Описание

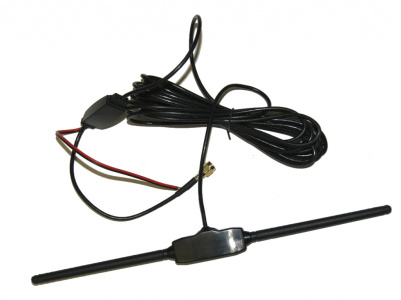

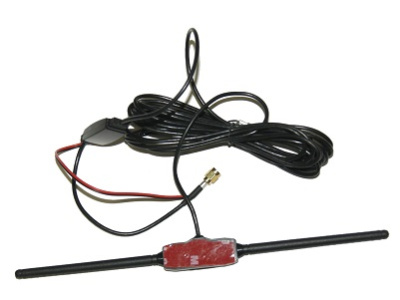

Автомобильная телевизионная антенна НПП Вымпел А-78 имеет влаго и водозащищённый корпус. Установка автомобильной антенны производится на лобовое или заднее стекло. Имеет встроенный усилитель и SMA разъём.
Технические характеристики
Частота    МВ/VHF-H:170-230 МГц

ДМВ/UHF: 470-860
Усиление    15-20 дБ
Питание    12В ( 5В )
Ток потребления    31 мА
Антенные разъёмы    SMA
Длина шнура    5 м
Порядок установки антенны
1. Выключите электрооборудование автомобиля.

2. Обезжирьте место крепления антенны на стекле спиртом или ацетоном.

3. Отделив пленку, защищающую липкий слой, прикрепите антенное полотно к лобовому стеклу автомобилю параллельно к кромке. Для лучшего приема радиостанций желательно, чтобы радиоприемные антенны находились на расстоянии не менее 5 см от краев лобового стекла.

4. Закрепите шлейф заземления (короткий провод) под винт держателя зеркала или солнцезащитного козырька, либо к очищенному до металла месту корпуса автомобиля, обратив внимание на обеспечение устойчивого контакта с корпусом автомобиля, так как от этого зависит качество работы антенны.

5. Проложите антенный кабель и провод питания под резиновым уплотнителем вокруг лобового стекла и подведите его к месту подключения в автомагнитоле.

6. Подключите провод «+» питания (красный провод) к проводу автомагнитолы или ТВ-приемника, который предназначен для питания антенн. Если такого провода в магнитоле нет, допускается подключение провода к цепи бортовой сети автомобиля +12В, защищенной предохранителем, возможно ближе к приемнику. Черный провод подключите к земле, возможно ближе к приемнику.

7. Вставьте ТВ разъем во входное гнездо телевизора или используйте переходник на jack3,5 мм, в зависимости от типа телевизионного гнезда в телевизоре.

Характеристики:

Штрих код - 4607154781616
Артикул - 4042
Модель - А-78
Производитель - ООО "НПП "ОРИОН"
Вид антенны - телевизионная
Тип антенны - активная
Диапазон частот - ДМВ (470-860 МГц), МВ (170-230 МГц)
Усиление - 30 дБ
Длина кабеля - 5 м
Напряжение питания - 12 В
Длина антенны - 0,26 м
Место установки - лобовое стекло (внутрисалонная)
Вес брутт - 97 гр.
Размеры (в упаковке) - 280х80х30 мм
